功能和用途
·连接在火灾报警控制器的信号总线上,能够接收外部设备无源触点信号,并将触点的开关状态反馈给火灾报警控制器。
·外部设备类型:水流指示器、压力开关、信号阀等。
·可以做为各种输出无源触点信号的设备与火灾报警控制器连接的接口模块。
·能够监视模块外部连接线的通断状态。
技术指标
静态电流 |
<200μA |
环境温度 |
-10℃~+50℃ |
动作电流 |
<2mA |
环境湿度 |
≤95%RH (40℃±2℃) |
工作电压 |
DC16V~28V |
外形尺寸 |
85×85×35mm |
接线示意图
故障排除方法
·设备故障:测量信号线电压是否在工作电压值内;检查设备编码是否正确。
·自检故障:模块出厂配置的51K电阻是否连接在外部设备反馈无源触点的两端。

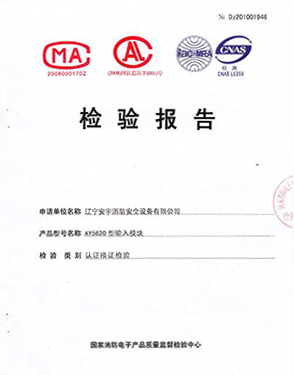

检验报告

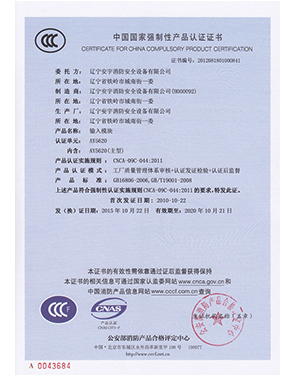

认证证书
