功能和用途
·连接在火灾报警控制器的信号总线上,提供一组常开触点和一组反馈信号输入端子。
·能够实现对排烟阀、防火阀、排烟防火阀、防火卷帘门、消防电梯等设备的动作控制,并将设备的动作状态反馈给火灾报警控制器。
·能够监视模块外部连接线的通断状态。
·能够监视外部设备控制电路电源供电的状态。
技术指标
静态电流 |
<300μA |
输出触点容量 |
DC30V/2A |
动作电流 |
<2mA |
环境温度 |
-10℃~+50℃ |
信号总线电压 |
DC16V~28V |
环境湿度 |
≤95%RH (40℃±2℃) |
工作电压 |
DC18V~24V |
外形尺寸 |
85×85×35mm |
产品接线图
故障排除方法
·设备故障:测量信号线电压是否在工作电压值内;检查设备编码是否正确。
·自检故障:24V电源线为是否按极性接线,且电压是否在工作电压值内;模块出厂配置的51K电阻是否连接在外部设备反馈无源触点的两端;模块常开和公共两端与外部受控设备之间是否构成一个电压为24V的回路;

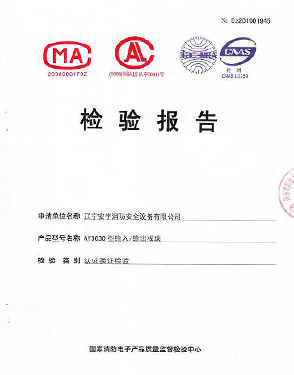

检验报告

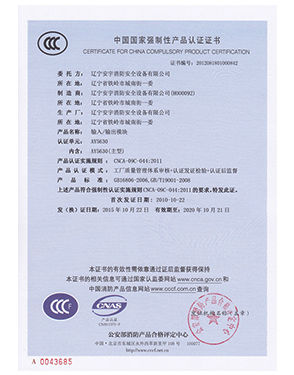

认证证书
