AY3550火灾显示盘

AY3550火灾显示盘

产品详细介绍

功能和用途


·连接在火灾报警控制器的信号总线上。
·将火灾报警控制器的火警、故障和监管等显示信息在设定的区域进行重复显示,
达到不在消防监控中心也能读到上述信息内容的目的。















技术指标




24V监视电流

15mA

环境温度

-10℃~+50

24V工作电流

30mA

环境湿度

95%RH40℃±2℃)

工作电压

DC18V24V

外型尺寸

225×134×51mm





产品接线图





注意事项


·单个回路所连接的火灾显示盘的数量应不超过20台。
·无需用电子编码器编码,在火灾显示盘上直接设置编码



故障排除方法



·自检故障: 24V电源线为是否按极性接线,且电压是否在工作电压值内;

·设备故障:测量信号线电压是否在工作电压值内;检查设备编码是否正确。

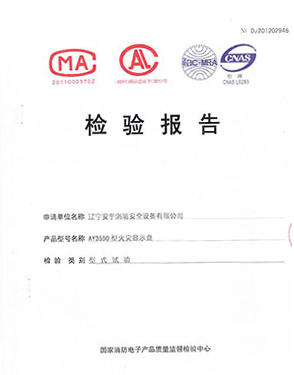

检验报告

认证证书
