功能和用途
·能够监视外部设备控制电路电源的供电状态。
技术指标
静态电流 |
<2mA |
输出触点容量 |
DC30V/5A |
动作电流 |
<25mA |
环境温度 |
-10℃~+50℃ |
信号总线电压 |
DC16V~28V |
环境湿度 |
≤95%RH (40℃±2℃) |
工作电压 |
DC18V~24V |
外形尺寸 |
85×85×35mm |
产品接线图
故障排除方法
·设备故障:测量信号线电压是否在工作电压值内;检查设备编码是否正确。
·自检故障:24V电源线为是否按极性接线,且电压是否在工作电压值内;模块出厂配置的100K电阻是否连接在外部设备反馈无源触点的两端;模块常开和公共两端与外部受控设备之间是否构成一个电压为24V的回路;与现场控制设备的开关状态是否一致;模块两个编址所接外部设备是否都正常。

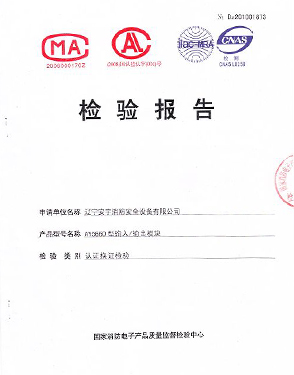

检验报告
认证证书
